MUNIÇÕES

Selecione o calibre das munições para saber detalhes sobre a mesma

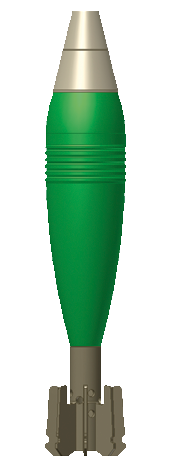

Tiro Morteiro 60mm AE M4

Tiro contra pessoal e material leve, produzindo efeitos de sopro e fragmentação.

Peso do tiro completo 1,745 Kg
Comprimento do tiro completo 328 mm
Alcance máximo 2.100 m
Emprego Mrt AGR - Morteiro Leve Antecarga 60mm (Mrt Lv Acg 60mm); 60 TDA Mortar (BRANDT)

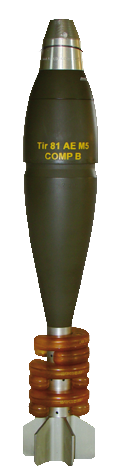

Tiro Morteiro 81mm AE M5

Tiro contra pessoal e material leve, produzindo efeitos de sopro e fragmentação.

Peso do tiro completo 4,745 Kg
Comprimento do tiro completo 484 mm
Alcance máximo 5.600 m
Emprego Mrt AGR - Morteiro Médio Antecarga 81mm (Mrt Me Acg 81mm); Mrt 81 RO l16 ou US M252

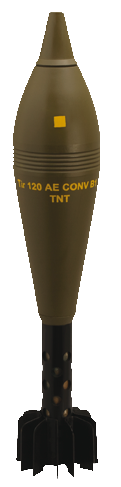

Tiro Morteiro 120mm AE CONV

O tiro 120mm AE CONV B1 (utilizado no Morteiro Pesado 120 M2 raiado ou similar) é empregado contra pessoal ou material, produzindo efeitos de sopro e fragmentação.

Comprimento 640 mm
Peso do tiro completo 13,6 Kg
Peso do tiro em vôo 13 Kg
Peso da carga de arrebentamento 2.1 Kg
Peso da carga de projeção ± 600 g
Alcance máximo 6.600 m
Emprego Mrt 120 M2 Raiado; 120mm Rifled Towed (RT) Mortar TDA

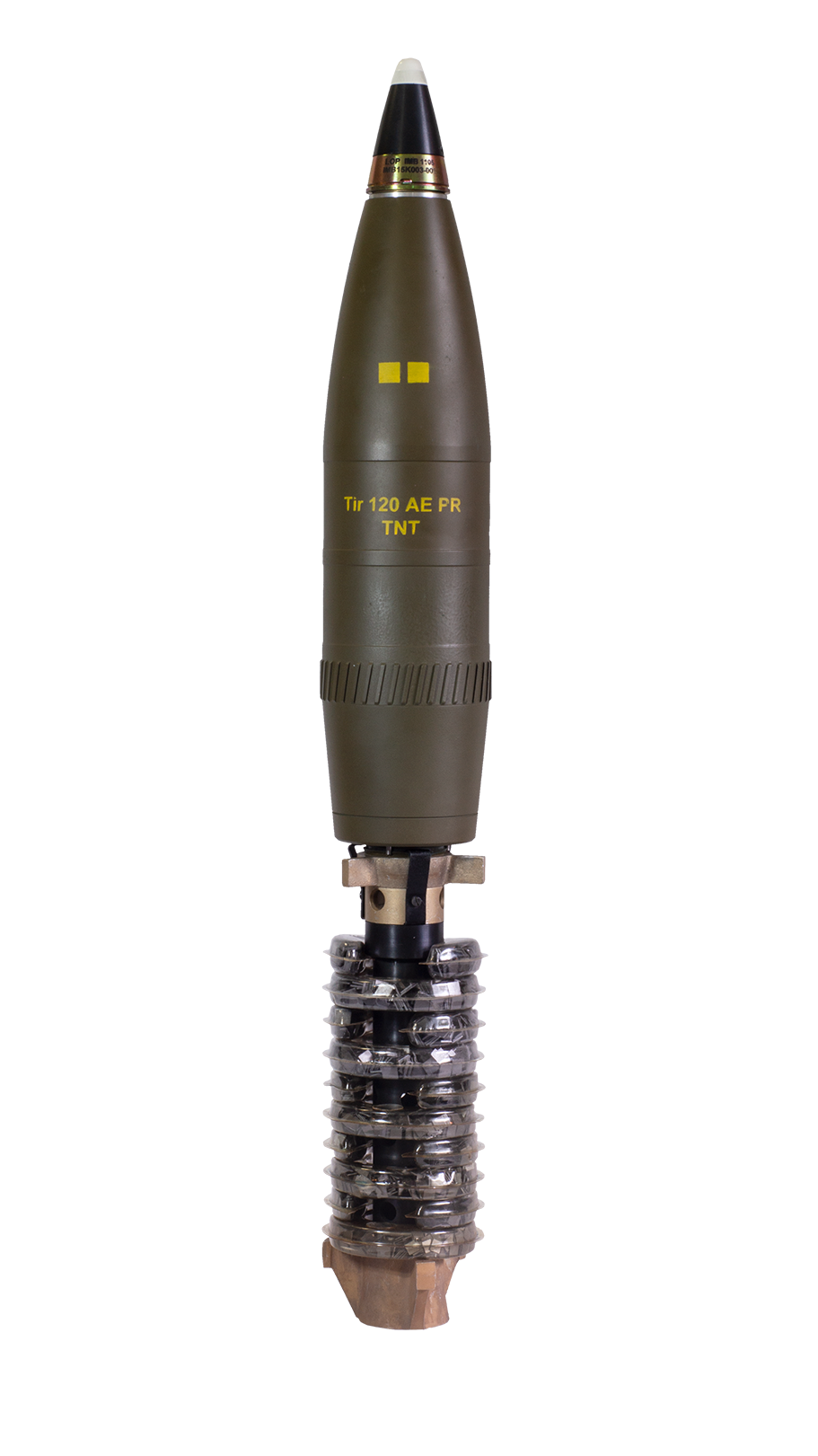

Tiro Morteiro 120mm AE PR

O tiro 120mm AE PR (utilizado no Morteiro Pesado 120 M2 raiado ou similar) é empregado contra pessoal ou material, produzindo efeitos de sopro e fragmentação.

Comprimento 906,3 mm
Peso do tiro completo 18,9 Kg
Peso do tiro em vôo 15,7 Kg
Peso da carga de arrebentamento
(suplementos)
±925 g (carga 10)
Peso da carga de projeção (suplementos) 4,4 kg
Alcance máximo 8.150 m
Emprego Mrt 120 M2 Raiado; 120mm Rifled Towed (RT) Mortar TDA

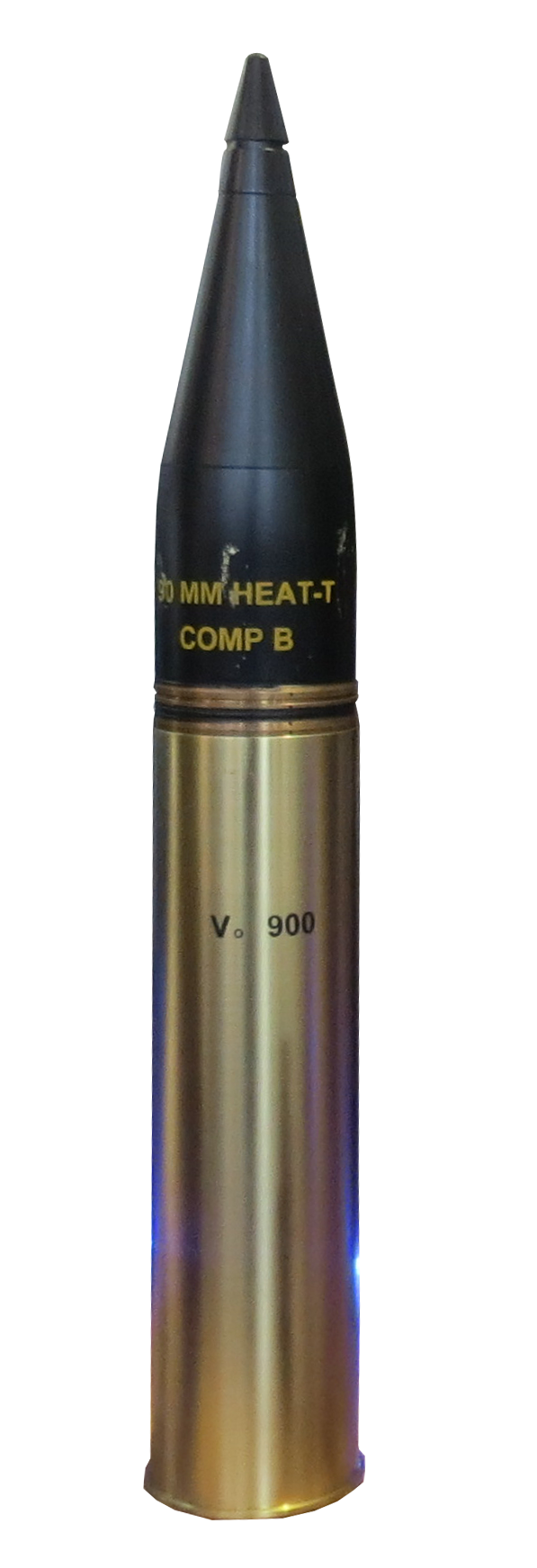

Tiro 90mm AE AC - TR

O tiro 90mm AE AC – TR (utilizado nos canhões EC-90, Cockerill MK II e III) é empregado contra alvos blindados.

Comprimento 650 mm
Peso do tiro completo 7,65 Kg
Peso da granada 4,19 Kg
Peso da carga de projeção 1,35 Kg
Peso da carga de arrebentamento 0,54 Kg
Carga de arrebentamento Comp B
Velocidade inicial 890 m/s
Alcance efetivo 1.600 m
Emprego Canhão (Can) ENGESA EC-90; Can Cockerill NR 8500 MK II e III

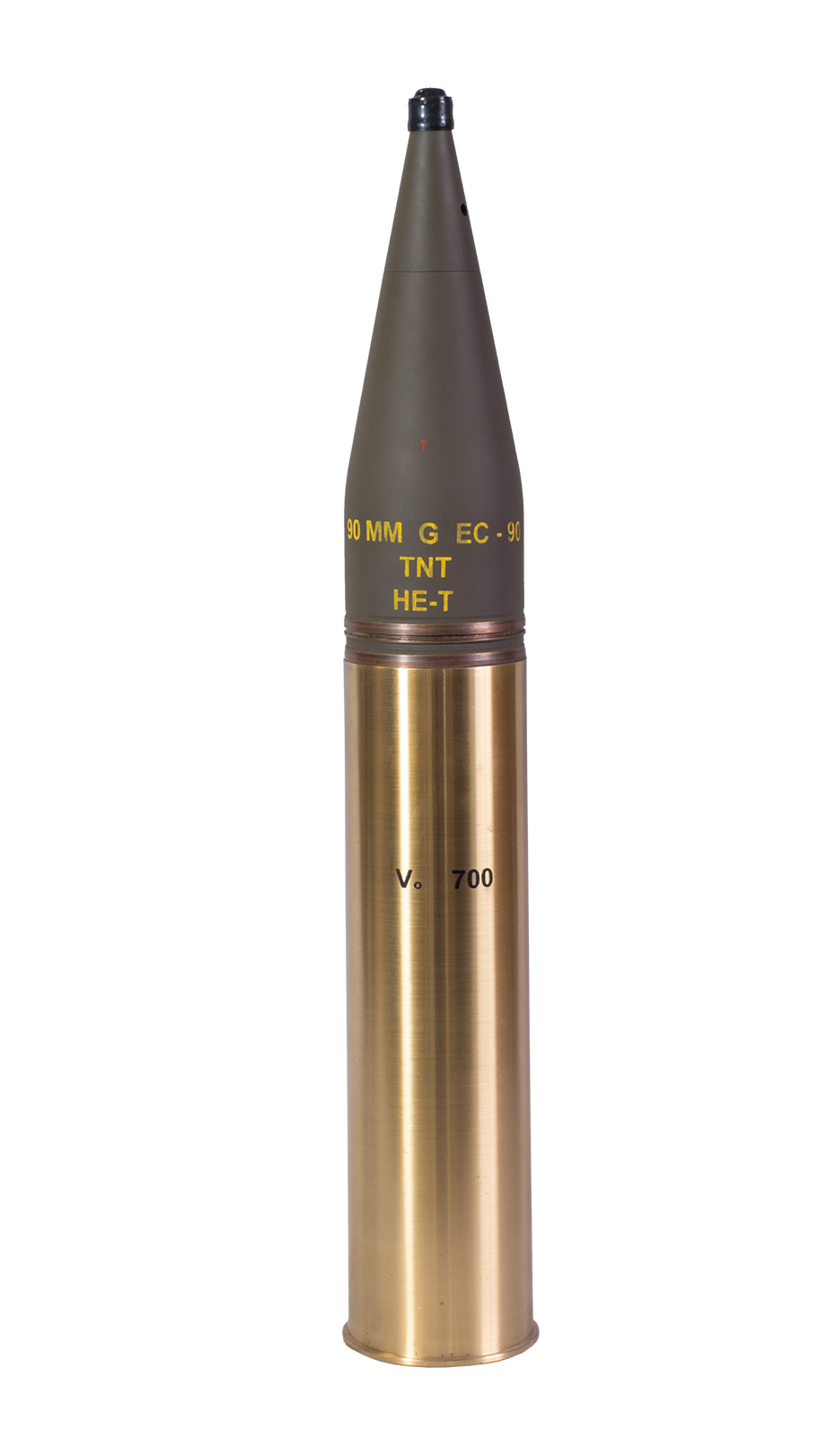

Tiro 90mm AE - TR

O tiro 90 mm AE AC – TR (utilizado nos canhões EC-90, Cockerill MK II e III) é empregado contra alvos materiais e pessoais, produzindo efeito de sopro e fragmentação.

Comprimento 630 mm
Peso do tiro completo 8,49 Kg
Peso da granada 5,08 Kg
Peso da carga de projeção 1,25 Kg
Peso da carga de arrebentamento 1,06 Kg
Carga de arrebentamento TNT
Velocidade inicial 700 m/s
Alcance efetivo 1.600 m
Emprego Canhão (Can) ENGESA EC-90; Can Cockerill NR 8500 MK II e III

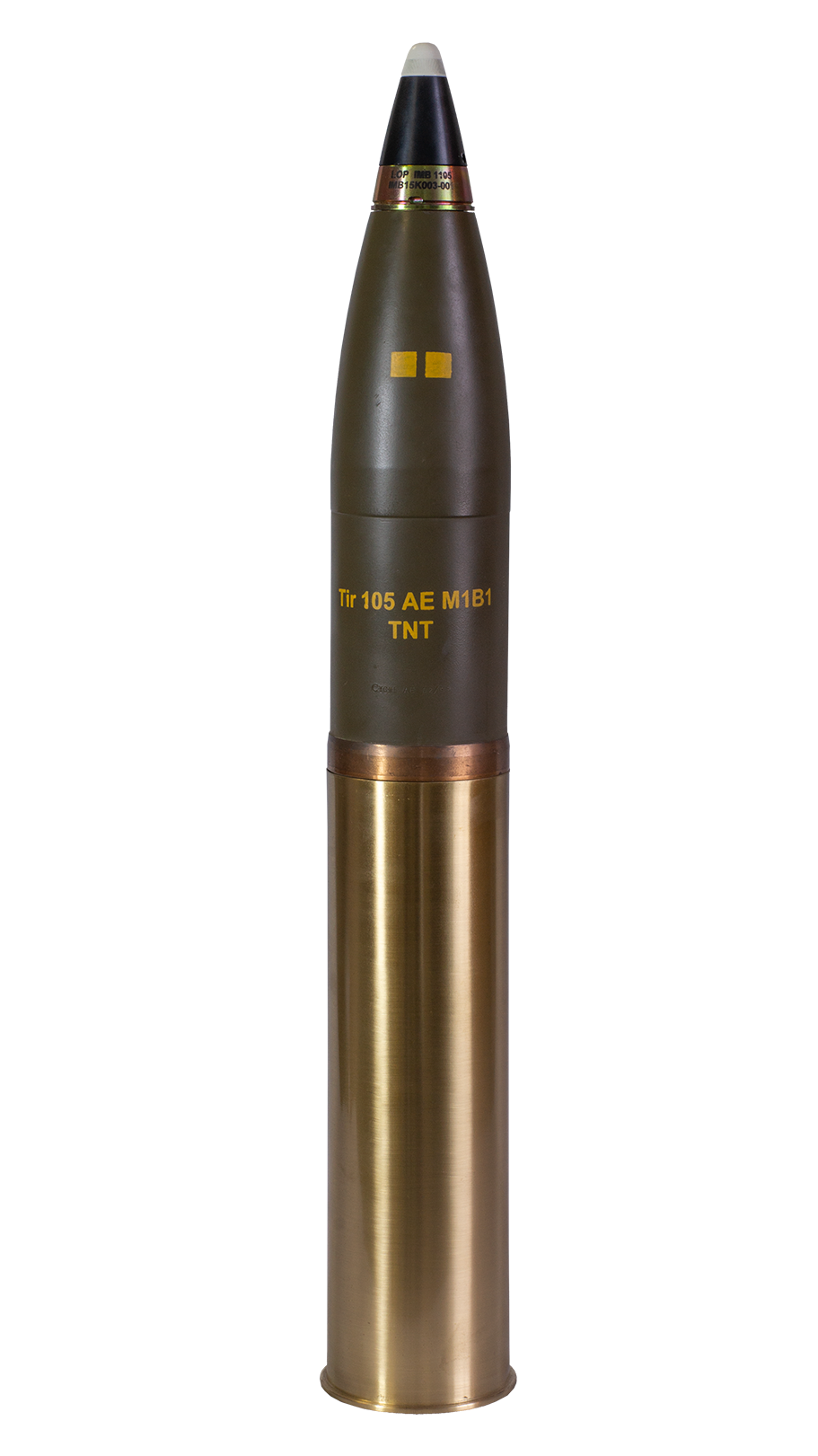

Tiro 105mm AE

O tiro 105 mm AE MD1, similar ao HE M1 americano (utilizado pelos obuseiros M2, M2 A1, M2 A2 ou similares) é empregado contra material ou pessoal, produzindo efeito de sopro e fragmentação.

Comprimento 788 mm
Peso do tiro completo 18,5 Kg
Peso da carga de projeção 1,15 Kg
Peso da carga de arrebentamento 2,10 Kg
Alcance máximo (carga 7) 11.200 m
Velocidade inicial (carga 7) 465 m/s
Emprego Obuseiro 105 M2, M2 AI, M2A2, Obuseiro 105 OTO MELARA

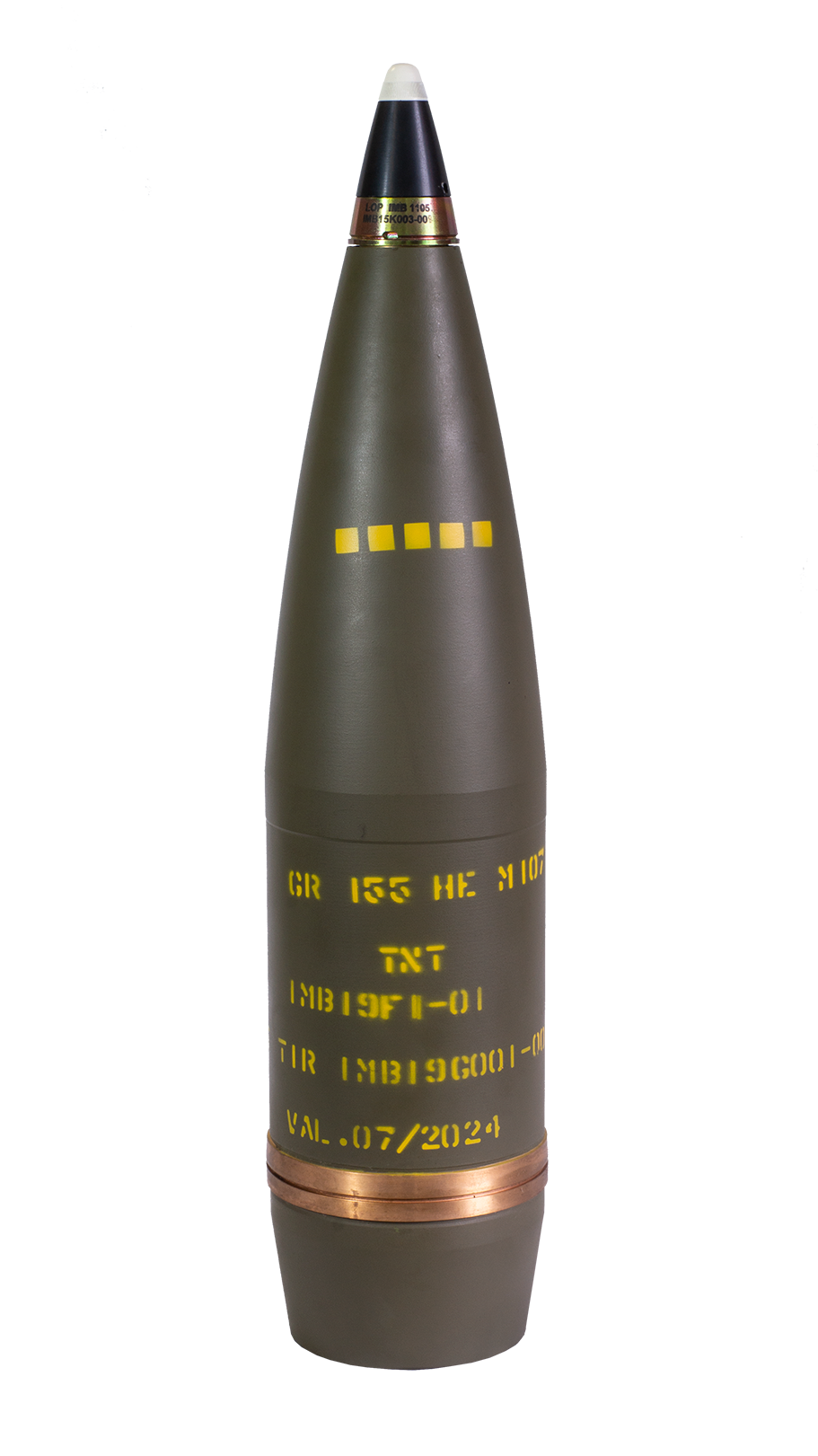

Tiro 155 mm AE M107

O tiro 155 mm AE M107 é empregado contra material ou pessoal, produzindo efeito de sopro e fragmentação.

Peso do tiro em vôo 43,10 Kg
Velocidade inicial (carga 5) 375 m/s
Velocidade inicial (carga 7) 564 m/s
Alcance máximo (carga 5) 9.700 m
Alcance máximo (carga 7) 14.600 m
Carga de arrebentamento 7,00 Kg
Emprego Obuseiro 1500 M109 e M114

Tiro 75 Slv

A munição 75 Slv é empregada no Can 75 KRUPP c/28 e Can 75 SCHNEIDER c/18,6.

Peso do tiro completo 1,745 Kg
Comprimento do tiro completo 328mm
Alcance máximo 2.100 m

Tiro 90 Slv

A munição 90 Slv é empregada (utilizado nos canhões Engesa F1, ENGESA EC-90 e Cockerill NR 8500 -MKII, MKIII).

Comprimento 650 mm
Peso do tiro completo 7.65 Kg
Peso da granada 4.19 Kg

Tiro 105 Slv M 395

A munição 105mm Slv M 395 é empregada no Obus 105 M101, M102, M108 e c/ 14 Oto Melara.

Comprimento 205mm
Peso do tiro completo 2.1Kg
Peso da carga de salva 0.28Kg

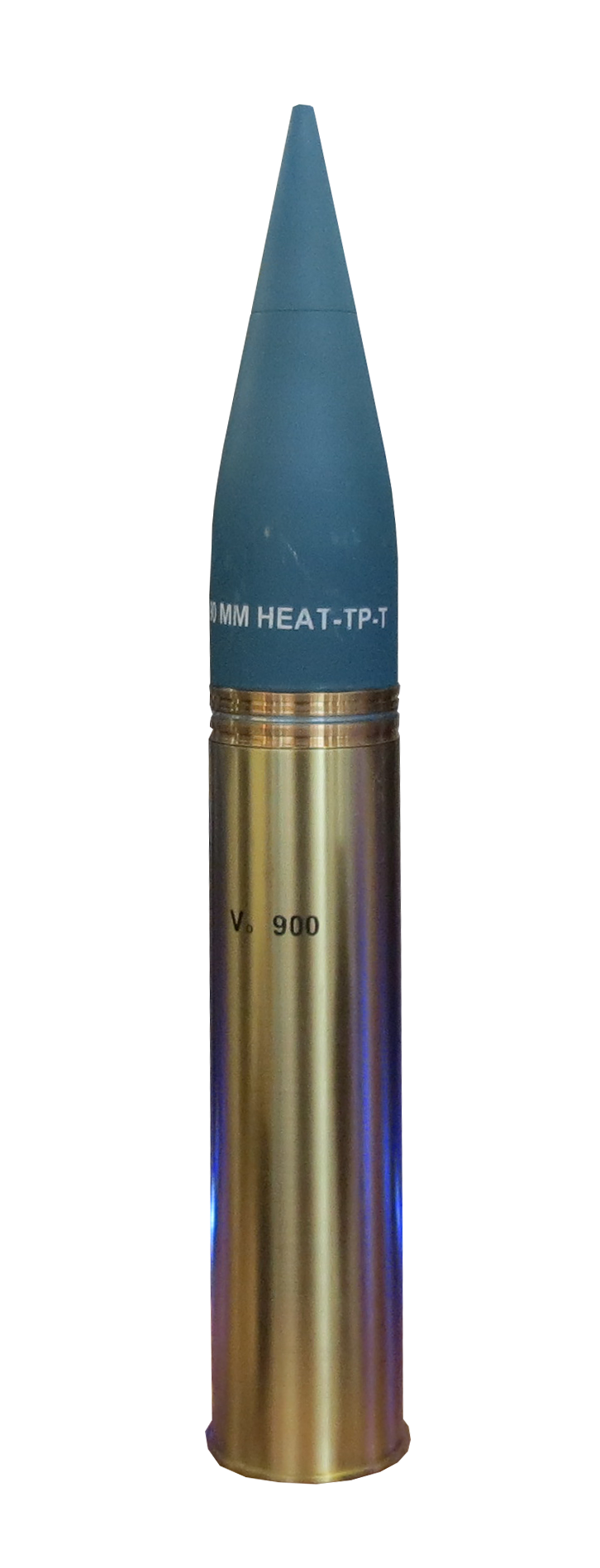

Tiro 90mm Exc AC-TR

O tiro 90mm Exc AC-Tr (utilizado nos canhões Engesa F1, ENGESA EC-90 e Cockerill NR 8500 -MKII, MKIII) é empregado no adestramento da guarnição do Carro de Combate.

Comprimento 650mm
Peso do tiro completo 7.65kg
Peso da granada 4.19Kg
Peso da carga de projeção 1.35Kg
Alcance efetivo 1.600 m
Velocidade inicial 890 m/s
Emprego Canhão (Can) ENGESA EC-90; Can Cockerill NR 8500 MK II e III

Tiro 90mm AE Plst-Tr

O tiro 90mm AE Plst-Tr (utilizado nos canhões Engesa F1, ENGESA EC-90 e Cockerill NR 8500 -MKII, MKIII) é empregado contra alvos blindados e casamatas.

Comprimento 590mm
Peso do tiro completo 7.51kg
Peso da granada 4.25Kg
Peso da carga de projeção 1.10Kg
Peso da carga de arrebentamento 123Kg
Carga de arrebentamento A3 Comp
Alcance efetivo 1.200 m
Velocidade inicial 800 m/s
Emprego Canhão (Can) ENGESA EC-90; Can Cockerill NR 8500 MK II e III

Motor Foguete SBAT 70 M4B1/M4B2

Foguete 70mm para lançamento em aeronaves de asa fixa (M4B1) e rotativa (M4B2).

Motor foguete dotado de um grão propelente de base dupla, cujos componentes e aditivos da massa propelente lhe conferem uma queima com menor quantidade de fumaça e ação não corrosiva, preservando os materiais componentes do lançador e da aeronave.

O modelo M4B2 destina-se ao emprego em aeronaves de asa rotativa, diferindo do modelo M4B1 por ser montado com tampões de tubeiras resistentes e de baixíssima densidade, que não alteram as características técnicas e garantem a não projeção de estilhaços que possam causar danos à superfície da aeronave. O modelo M4B2 aguarda homologação do IFI/IAE-CTA/FAB.

Calibre 70 mm (2,75")
Comprimento 998 mm (39,3")
Massa do conjunto 5,0 kg (11,0 Ib)
Velocidade Inicial 600 m/s (2000 fps)
Alcance máximo 6000 m (19685 ft)
Empuxo Médio 5 kN
Pressão Máxima 17 MPa
Tampão da Tubeira Copo de aço (saída da tubeira) - M4B1
Disco de Alumínio com película de PVC (entrada da tubeira) - M4B2
